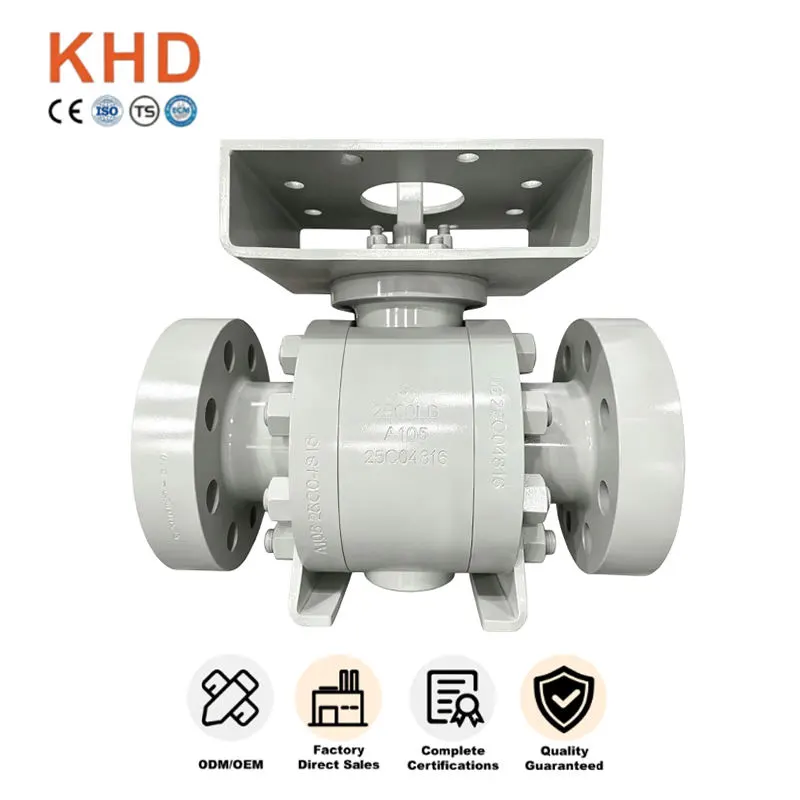

Rustfrit stål fast kugleventil Smedet flangekugleventil

Produktegenskaber

- Trunnion-monteret fast kuglestruktur, velegnet til arbejdsforhold med store boringer og højtryk.

- Smedet ventilhus med tæt materiale, høj mekanisk styrke og god anti-korrosionsevne.

- Fuldt portdesign, lille strømningsmodstand, stor strømningskapacitet, praktisk til rensning af rørledninger.

- Fjederbelastet flydende sæde realiserer tovejs tæt afspærring, lav lækagerate.

- Anti-blow out stilk design, indbygget i antistatisk og brandsikker struktur, der overholder API 607.

- Selvaflastende sæde til unormalt hulrumsovertryk for at forbedre driftssikkerheden.

- Lavt driftsmoment, understøtter hyppige åbnings-lukningscyklusser for langsigtet stabil service.

Nøgleegenskaber

Produktstruktur

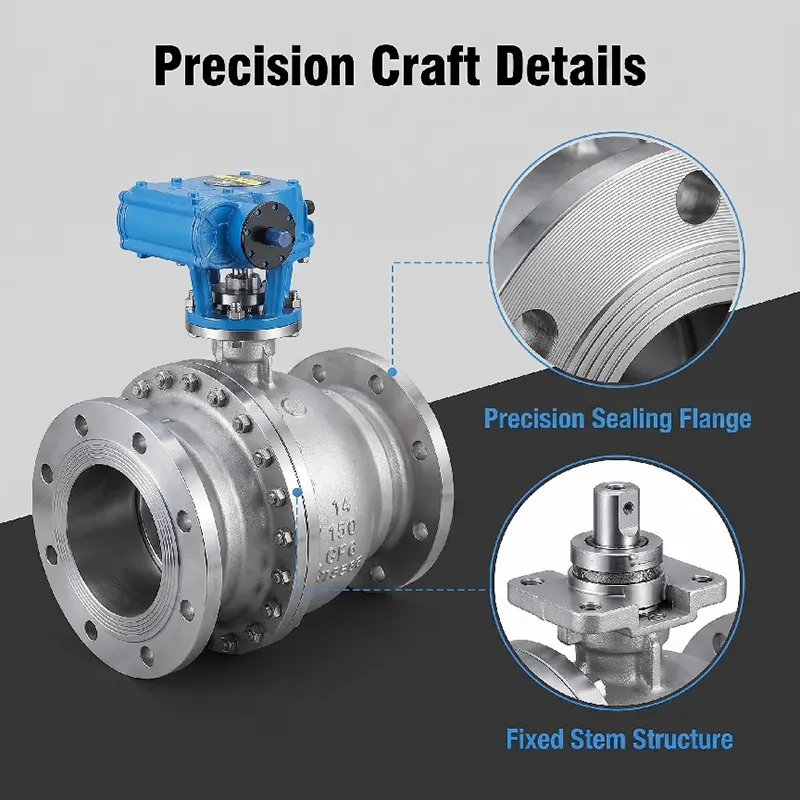

Dette er en rustfrit stål fast kugleventil smedet flangekugleventil. Kuglen er understøttet af øvre og nedre aksler i stedet for at flyde af sædekraft. Hovedkomponenterne inkluderer smedede ventilhuse, motorhjelm, fast kugle, øvre og nedre aksler, fjederforspændte flydende sæder, anti-udblæsningsstang, flangeforbindelsesender og ISO 5211 topmonteringspude til aktuatorer. Dobbelt blokering og udluftningsfunktion kan leveres efter anmodning. Muligheder for flangeflader: RF, RTJ.

- Ventilhus / kappe: Smedet rustfrit stål A182 F304 / A182 F316L

- Kugle: Smedet rustfrit stål, hårdforkromet eller Stellite hårdbelagt

- Stilk: A182 F316 rustfrit stål

- Sædeforsegling: PTFE / RPTFE til blød forsegling; Stellite 6 hård-legering til metal hård-forsegling

- Pakning & O-ring: FKM, PTFE, tilpasset til forskellige temperaturmedier

- Bolte: B8 / B8M rustfri stålbolte

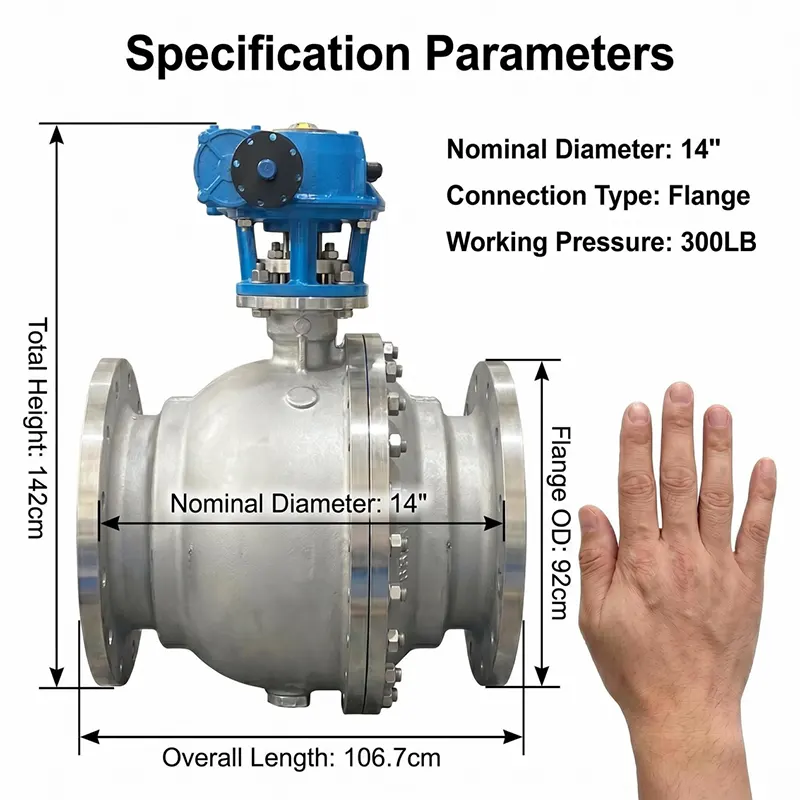

Tryk og temperaturområde

-Trykklasse: PN16-PN100, Klasse150-Klasse2500

- Arbejdstemperatur:

•Soft-seal version:-29℃ ~ +200℃

• Metal hard-seal version: -29 ℃ ~ +425 ℃

-Teststandard: API 598, skaltest 1,5 gange nominelt tryk; sædetest 1,1 gange nominelt tryk

-Størrelsesområde: DN50-DN600 (NPS2"-NPS24")

Operationstyper

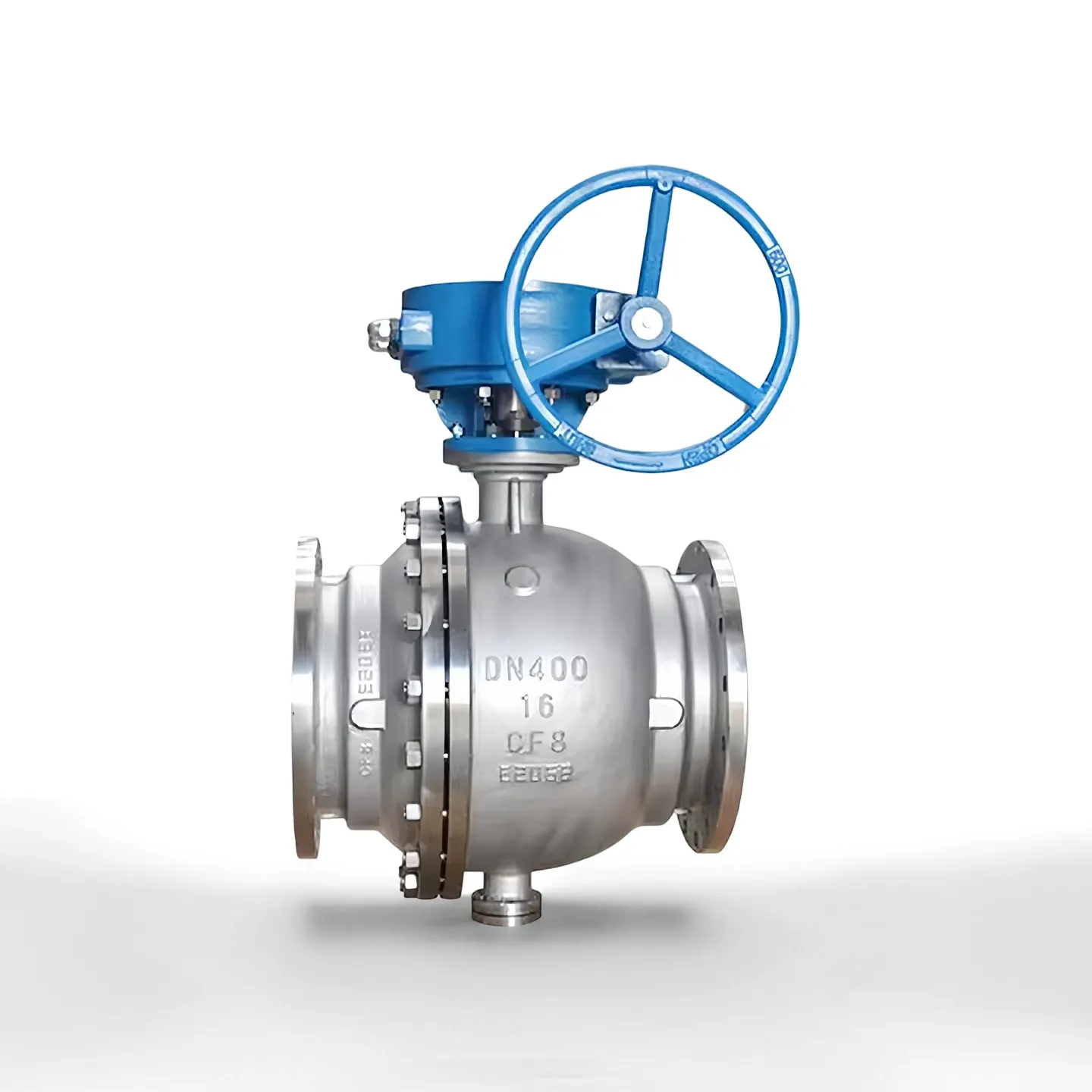

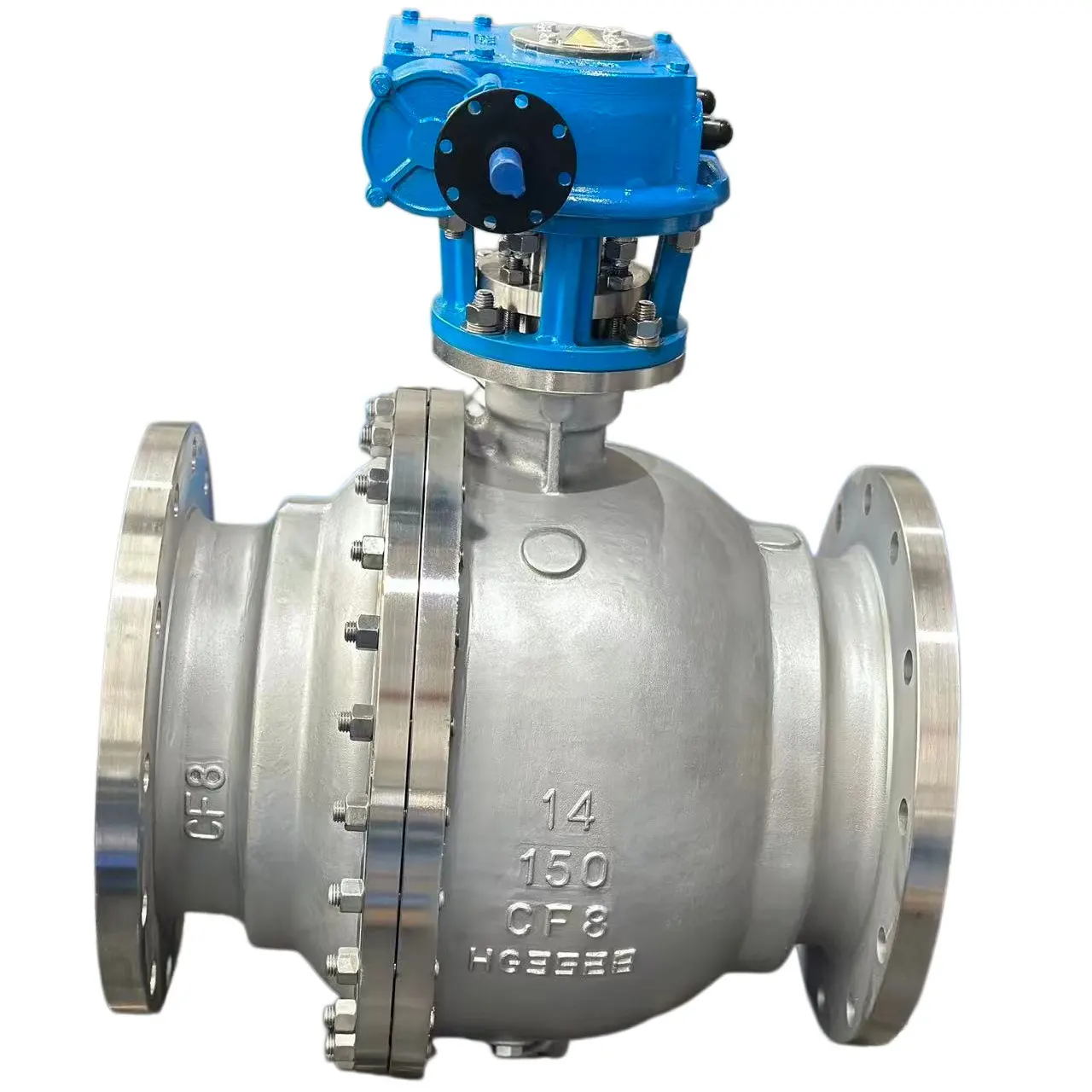

-Manuel: Snekkegear operatør til stort drejningsmomentbehov

-Pneumatisk: Enkeltvirkende / dobbeltvirkende pneumatisk aktuator, med endestop og magnetventil

-Elektrisk: On-off type eller modulerende elektrisk aktuator til fjernautomatisk kontrol

-Hydraulisk / elektrohydraulisk aktivering tilgængelig på speciel anmodning

Alle aktuatorer passer til ISO 5211 monteringsplatform.

Ansøgninger

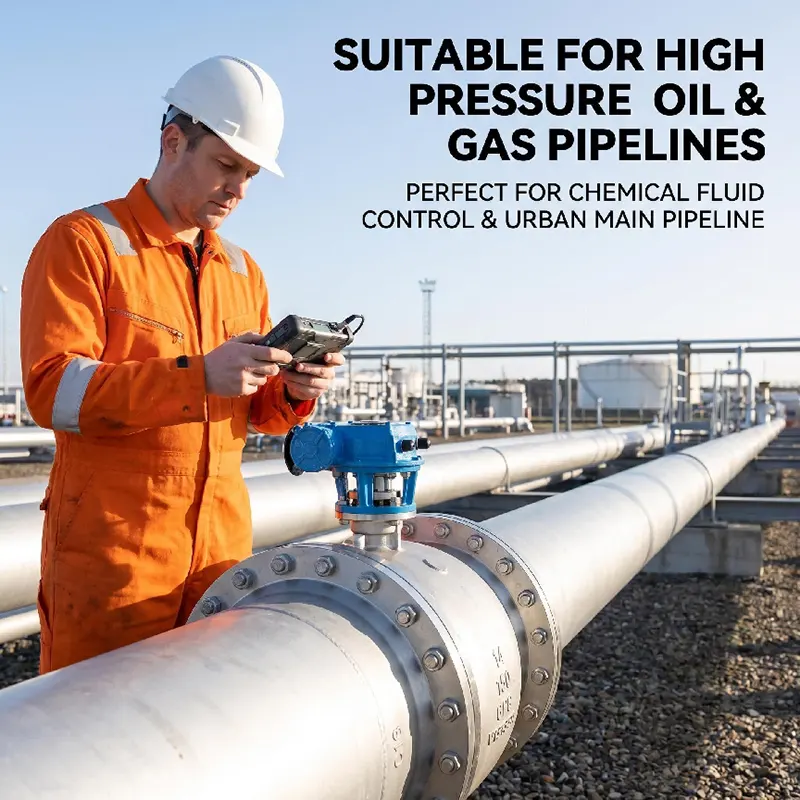

Udbredt til on-off og isoleringsservice for væske, gas og ætsende medium. Anvendes hovedsageligt i langdistancerørledninger for olie og gas, petrokemiske anlæg, kemisk behandling, elproduktion, vandbehandling, LNG og andre tunge industriprojekter.

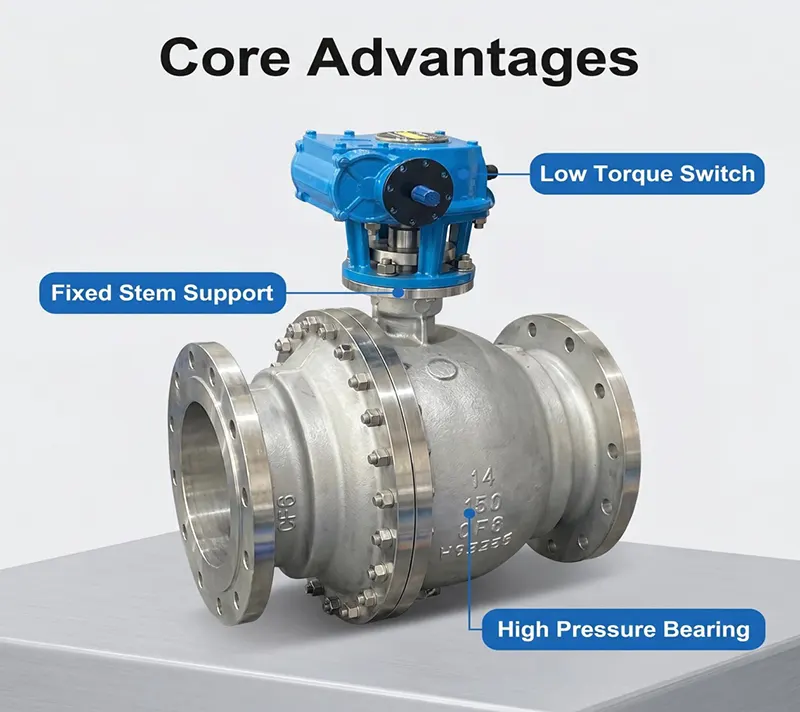

Hvorfor vælge vores faste kugleventil i rustfrit stål Smedet, flanget kugleventil?

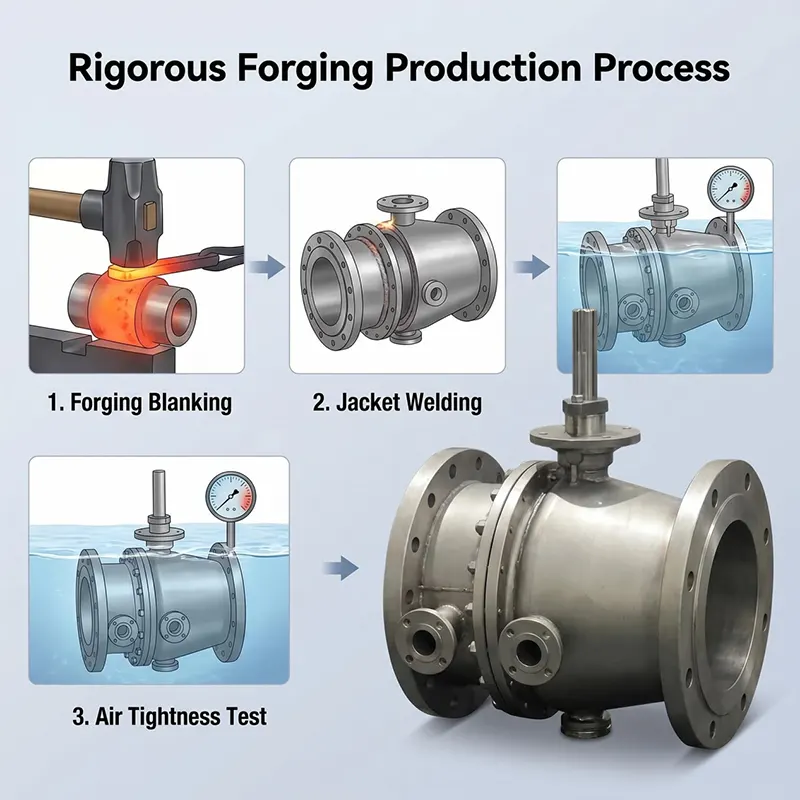

1. Vedtag fuld smedningsproces, internt materiale kompakt uden støbeporøsitetsfejl, tilpas højtryksrørledning.

2. Trunnion fast kugledesign reducerer i høj grad driftsmomentet for stor størrelse højtryks arbejdstilstand.

3. Streng materiale indgående inspektion, hver ventil består fuld hydrostatisk og gassæde lækagetest før levering.

4. Understøt soft-seal og metal hard-seal to versioner for at matche forskellige temperatur- og mediumkrav.

5. Vi tilbyder komplet teknisk support, gennemgang af tegninger og eftersalgsvejledning til dit projekt.

Indkøbsvejledning

Angiv venligst nedenstående oplysninger, når du sender forespørgsel:

1. Nominel størrelse og trykklasse

2. Arbejdsmedium, faktisk arbejdstemperatur

3. Forseglingstype: blød forsegling eller hård metalforsegling

4. Driftstype (snekkegear / pneumatisk / elektrisk osv.)

5. Flangestandard & flangefladetype (RF / RTJ)

6. Særlige krav: brandsikker, DBB-funktion, anti-korrosionsbehandling mm.

Vores ingeniør vil tilbyde et passende forslag i henhold til din arbejdstilstand.

Emballage & forsendelse

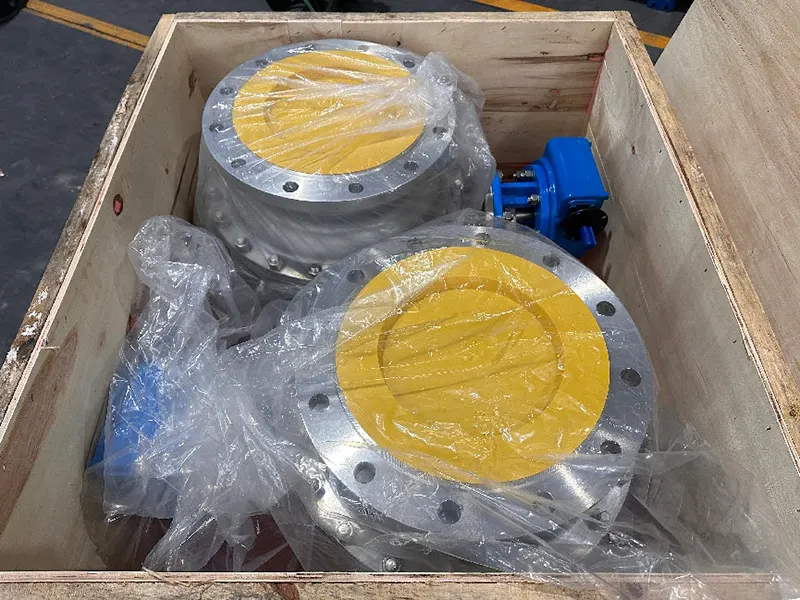

Hver ventil vil blive renset og beskyttet før pakning. Ventilporte er forseglet med plastikhætter for at holde det indre hulrum rent. Ventilerne er pakket i massive krydsfinerkasser, der er egnede til søfragt. Vi understøtter EXW, FOB, CIF, DAP og andre handelsbetingelser. Varer kan leveres til udpeget havn eller lager.

OEM & ODM

Vi accepterer OEM og ODM ordrer. Vi kan tilpasse kropsmateriale, tætningsmateriale, flangestandard, speciel forlængerstamme, specialmaling og logomærkning i henhold til kundens tegning eller tekniske krav. Fleksibel MOQ til projektordrer.

Inspektion & prøvning

Hver ventil gennemgår en komplet inspektion inden forsendelse i henhold til API 598-standarden.

- Inspektion af råmateriale: materialekemisk sammensætning og mekanisk egenskabskontrol, materialesporbarhedsregistrering tilvejebragt.

- Hydrostatisk test af skal: 1,5 gange nominelt tryk for ventilhus og motorhjelm.

- Sædelækagetest: 1,1 gange nominelt tryk, vand eller nitrogenmedium.

- Visuel inspektion, dimensionskontrol, maling og overfladefinish inspektion.

- Vidnetest af tredjepartsinstitutter såsom SGS, BV er acceptabelt efter kundens anmodning.

- Fuldt sæt dokumenter inklusive MTC materialetestcertifikat, hydrotestrapport, overensstemmelsesattest kan leveres.

Installations- og vedligeholdelsesvejledning

- Rengør rørledningen grundigt før installation for at fjerne svejseslagge, sand og snavs, undgå beskadigelse af tætningsfladen.

- Monter ventilen i korrekt strømningsretning, spænd flangeboltene på kryds og tværs og jævnt.

- Lad ikke ventilen forblive i halvåben position til langtidsopbevaring eller arbejdsstatus.

- For regelmæssig drift skal du køre en lukkecyklus med fuld slaglængde med jævne mellemrum for at forhindre, at forseglingen klæber fast.

- Tjek flangesamling, spindelpakning for ekstern lækage under rutinemæssig inspektion på stedet.

- Udskift slidte tætningsdele under planlagt nedlukning; brug matchende tætningsmateriale til dit arbejdsmedium.

- Hvis den er udstyret med aktuator, skal aktuatorens drejningsmoment, endestopkontaktens status regelmæssigt kontrolleres.

Eftersalgsservice

-Garantiperiode: 12 måneders garanti regnet fra afsendelsesdatoen mod fabrikationsfejl.

-Vi yder teknisk support, herunder tegningsgennemgang, parameterbekræftelse og betjeningsvejledning.

-Vores ingeniørteam besvarer tekniske forespørgsler inden for 24 arbejdstimer.

-Reservedele (sæder, pakninger, spindelpakning) er tilgængelige for genbestilling.

- Teknisk konsultation på stedet kan arrangeres for store projektordrer.

Bemærk: Garantien dækker IKKE skader forårsaget af forkert installation, fejlbetjening eller forkert medium tilstand.

Relaterede anbefalede produkter

-Flydende kugleventil (2 stykke / 3 stykke rustfrit stål kugleventil)

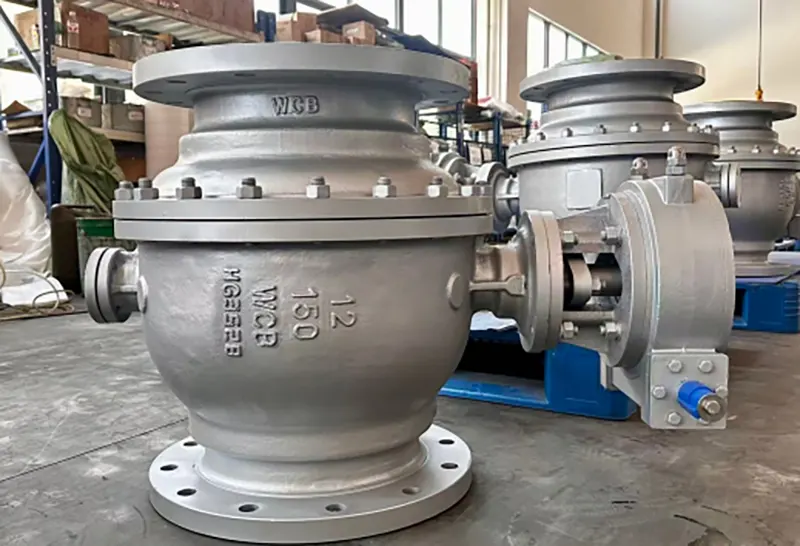

-WCB kulstofstål fast kugleventil

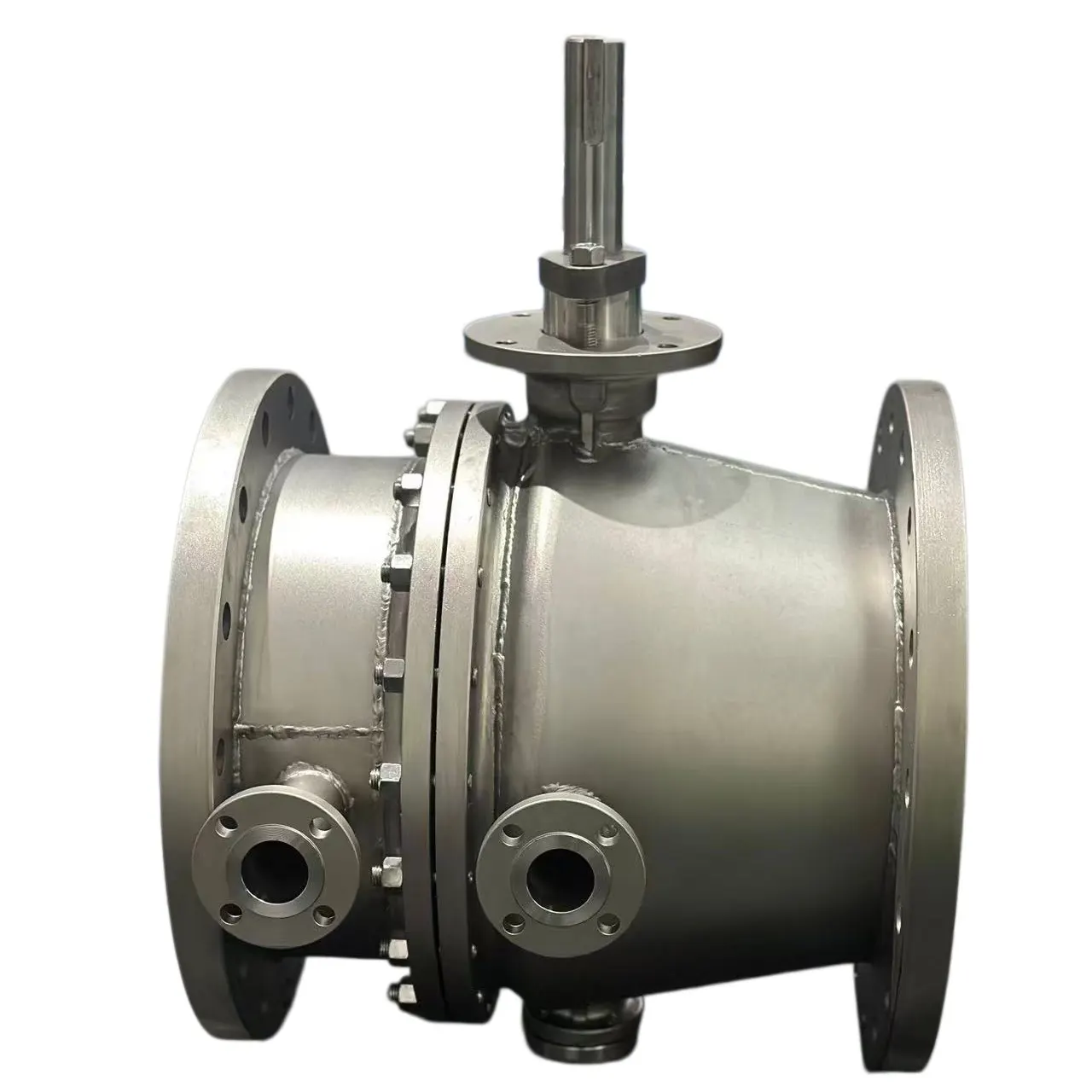

- Jakkeisoleret fast kugleventil til medium med høj viskositet

- Kugleventil med pneumatisk / elektrisk komplet aktuatorsæt

-Hårdforseglet fast kugleventil i metal til højtemperaturservice

Vores fabriksstyrke

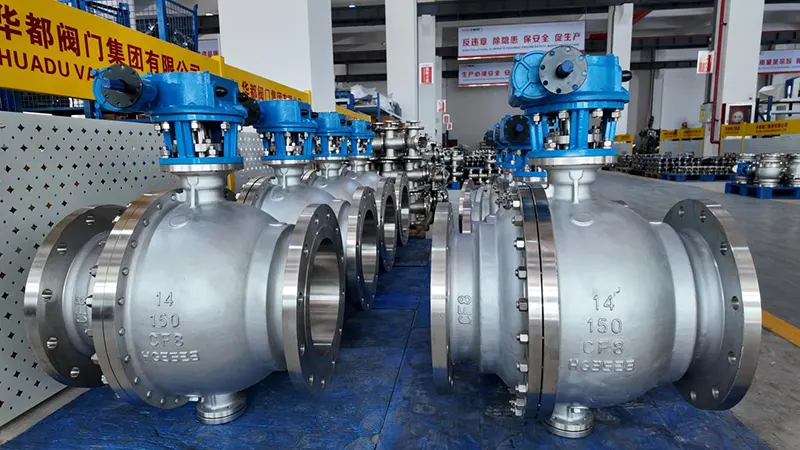

Huadu Valve Group er beliggende i Wenzhou Kina, specialiseret i industrielt ventildesign, smedning, bearbejdning og montering. Vi ejer komplette produktionslinjer inklusive smedeværksted, CNC-bearbejdningsværksted, montageværksted og uafhængigt testlaboratorium. Alle kritiske produktionsprocesser er færdige i huset, ikke fuldt ud outsourcet. Vi har rig erfaring med oversøiske oliegas-, petrokemiske og vandforsyningsprojektordrer. Vores produkter eksporteres til Sydøstasien, Mellemøsten, Europa og andre regioner.

Ring for forespørgsel

Send os venligst dine detaljerede krav til arbejdstilstand, herunder størrelse, tryk, medium, temperatur, driftstype og specielle krav. Vores tekniske team vil snart evaluere og udarbejde et formelt tilbud til dig. Velkommen prøveordre og stort projektsamarbejde.
