Hvad gør globeventiler essentielle for hyppig skift og flowjustering?

Inde i et kemisk forarbejdningsanlæg kører en damptemperaturkontrolsløjfe dusinvis af gange hver dag. Operatøren justerer ventilen, temperaturen stabiliseres, og cyklussen gentages. Ved første øjekast virker dette rutinemæssigt - indtil en ventil svigter efter seks måneders service, hvilket tvinger en kostbar fabrikslukning. Grundårsagen? Der blev installeret en skydeventil, hvor enkugleventilskulle have været. Selv om portventilerne er fremragende til isolering, er de ikke designet til hyppig drosling. Den gentagne modulering slider tætningsfladerne ujævnt, hvilket fører til lækage og eventuel fejl. Dette er den slags fejl, der kan undgås ved at forstå de grundlæggende styrker ved forskellige ventildesigns.

Globeventiler har fået deres ry som arbejdshesten inden for flowkontrol. De er specielt udviklet til applikationer, der kræver hyppig drift og præcis flowjustering. Hemmeligheden ligger i deres karakteristiske design: en skive, der bevæger sig vinkelret på strømningsbanen, et sæde, der giver en tæt forsegling, og en strømningsbane, der skaber et trykfald, der er ideelt til drosling. I modsætning til portventiler, som er designet til at være helt åbne eller helt lukkede, er kugleventiler bygget til at modulere. De tilbyder fremragende tætningsegenskaber, en bred vifte af flowkontrolfunktioner og evnen til at modstå slitage ved hyppig cykling. Denne artikel vil udforske designprincipperne, ydeevneegenskaberne og udvælgelseskriterierne, der gør globeventiler uundværlige i industrier lige fra elproduktion til petrokemisk forarbejdning.

Indholdsfortegnelse

• 1. Hvad er en globeventil, og hvordan virker den?
• 2. Hvorfor favoriserer Globe Valve Design hyppig drift?
• 3. Hvordan opnår Globe Valve en præcis flowjustering?
• 4. Hvilke tekniske specifikationer definerer en højkvalitets kugleventil?
• 5. Hvordan er Globe Valve sammenlignet med andre ventiltyper til drosling?
• 6. Hvilken vedligeholdelsespraksis forlænger Globe Valve Service Life?
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

1. Hvad er en globeventil, og hvordan virker den?

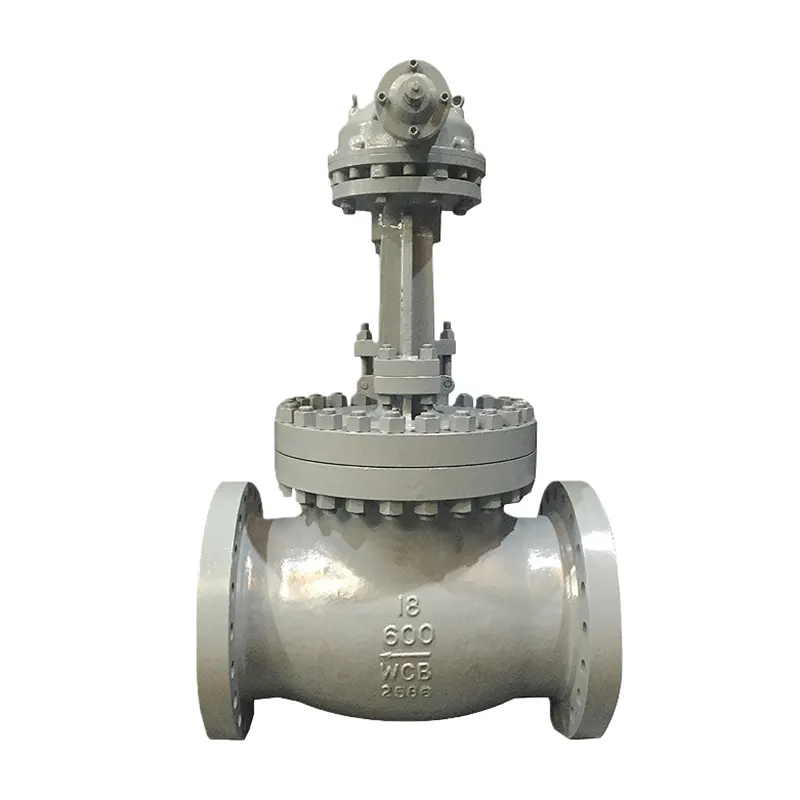

En kugleventil er en lineær bevægelsesventil, der bruges til at starte, stoppe og regulere flowet i et rørsystem. Dens navn kommer fra den sfæriske form af dens krop, som huser de indre komponenter. Det definerende træk ved en kugleventil er dens skive og sædesamling, som er placeret vinkelret på strømningsvejen. Når ventilen åbnes, bevæger skiven sig op og væk fra sædet, hvilket skaber et mellemrum, hvorigennem væsken strømmer. Når den er lukket, sidder skiven fast mod sædet, hvilket skaber en tæt forsegling. Denne vinkelrette bevægelse er det, der adskiller en kugleventil fra en skydeventil, hvor porten bevæger sig parallelt med strømmen.

For at forstå betjeningen af ​​en kugleventil skal du forestille dig en vandhane i dit hjem. Når du drejer håndtaget, bevæger en gummiskive sig op og ned mod et metalsæde og styrer vandstrømmen. Dette er grundlæggende det samme princip. En kugleventil bruger en spindel med gevind (eller en ikke-stigende spindel) til at konvertere rotationsbevægelse fra håndhjulet til lineær bevægelse. Når håndhjulet drejes, roterer stammen, hvilket får skiven til at bevæge sig op eller ned. Skivens position bestemmer størrelsen af ​​strømningsåbningen, som igen bestemmer strømningshastigheden. Væsken kommer ind i ventilhuset, passerer gennem sædeåbningen og forlader den anden side. Ændringen i strømningsretningen - væsken skal lave en 90-graders drejning, når den passerer igennem - skaber det trykfald, der gør globeventiler fremragende til drosling.

Designet af en kugleventil er ikke et enkelt monolitisk koncept. Der er flere variationer, herunder T-mønster, Y-mønster og vinkelkugleventiler. T-mønsteret er det mest almindelige, med indløb og udløb justeret i en lige linje. Y-mønsteret har en stilk, der er vinklet 45 grader i forhold til strømningsvejen, hvilket giver et lavere trykfald og bedre strømningsegenskaber. Vinkelkugleventilen har indløb og udløb i en 90-graders vinkel, hvilket gør den velegnet til applikationer, hvor pladsen er begrænset, eller hvor flowet skal ændre retning.Huadu Valve Group Co., Ltd.fremstiller et komplet udvalg af Globe Valve-konfigurationer, hvilket giver ingeniører mulighed for at vælge det optimale design til deres specifikke anvendelse.

2. Hvorfor favoriserer Globe Valve Design hyppig drift?

Når en ventil udsættes for hyppig drift, er den primære bekymring slid. Hver gang ventilen åbnes eller lukkes, kommer tætningsfladerne i kontakt, hvilket skaber friktion. Over tid kan denne friktion erodere tætningsfladerne, hvilket fører til lækage. Designet af en kugleventil er specielt udviklet til at minimere dette slid. Nøglen til dens holdbarhed ligger i den måde, disken og sædet interagerer på. I en kugleventil styres skiven af ​​spindlen, hvilket sikrer, at den flugter perfekt med sædet, hver gang den lukker. Denne præcise justering forhindrer skiven i at gnide mod sædet i en vinkel, hvilket ville forårsage ujævnt slid.

En anden fordel er den selvrensende virkning af en kugleventil. Når væsken passerer gennem ventilen, strømmer den hen over sædefladerne. Denne strøm, især ved høje hastigheder, hjælper med at vaske eventuelle partikler eller aflejringer væk, der kan samle sig på sædet. Denne selvrensende handling er en kritisk faktor for at forlænge ventilens levetid, især i applikationer med snavsede eller forurenede væsker. I modsætning hertil har en skydeventil en anden dynamik. Når en skydeventil er delvist åben, passerer flowet hen over porten og sædet, hvilket forårsager hurtig erosion. Dette er grunden til, at skydeventiler ikke er egnede til drosling. Globeventilen er på den anden side designet med en strømningsbane, der leder væsken væk fra siddefladerne, hvilket reducerer erosion. Dette er et resultat af strømningsgeometrien: Væsken kommer ind i ventilen, ændrer retning og forlader den, og sædefladerne er placeret for at minimere påvirkningen af ​​strømningen.

Vores fabrik hos Huadu Valve Group Co., Ltd. har udført omfattende slidtest på forskellige ventildesigns. I en test, der simulerede 10.000 fuldslagsoperationer under højtemperaturdampforhold, bibeholdt en standard Globe Valve sin tætning uden målbar lækage, mens en skydeventil under de samme forhold udviste betydeligt slid og lækage efter blot 1.000 cyklusser. Disse testdata understreger Globe-ventilens overlegenhed til hyppig drift. Disk- og sædematerialerne spiller også en afgørende rolle. Ved højtemperaturapplikationer giver en globeventil med en Stellite-skive og et hærdet rustfrit stålsæde enestående slidstyrke. Stellite-beklædningen giver en hård, slidstærk overflade, der kan modstå de gentagne påvirkninger fra hyppig cykling. Til ætsende anvendelser giver en globeventil med en Monel-skive og sæde en fremragende modstandsdygtighed over for kemiske angreb. Hos Huadu Valve Group tilbyder vi en bred vifte af trimmaterialer, der matcher de specifikke krav til din applikation.

3. Hvordan opnår Globe Valve en præcis flowjustering?

Præcis flowjustering er kernefunktionen for en kugleventil. I modsætning til en simpel afspærringsventil er en kugleventil designet til at være delvist åben, hvilket giver en kontrolleret modstand mod flow. Evnen til at kontrollere flow er afledt af forholdet mellem skivepositionen og flowområdet. Når skiven løftes fra sædet, øges flowarealet. Forholdet er dog ikke lineært; det er styret af geometrien af ​​disken og sædet. Dette ikke-lineære forhold giver mulighed for fin kontrol over en lang række strømningshastigheder. Dette er grunden til, at en Globe Valve ofte er den foretrukne ventil til modulerende kontrol.

Strømningskarakteristikken for en kugleventil beskrives ofte ved dens "flowkarakteristiske kurve". Der er tre primære typer: lineær, lige procentdel og hurtigåbning. En lineær karakteristik betyder, at flowhastigheden er direkte proportional med ventilslaget. En åbning på 10 % resulterer i 10 % af det maksimale flow. Denne egenskab er ideel til applikationer, hvor trykfaldet over ventilen er konstant. En lige procentdel karakteristik betyder, at hvert trin af ventilslag øger flowet med en fast procentdel af det aktuelle flow. Et slag på 10 % kan øge flowet med 20 %. Denne egenskab er ideel til applikationer, hvor trykfaldet varierer, da det giver en mere stabil kontrol. En hurtig åbningskarakteristik betyder, at ventilen giver en stor ændring i flowet for en lille indledende bevægelse, hvilket gør den velegnet til applikationer, der kræver hurtig reaktion.

For at illustrere vigtigheden af ​​at vælge den korrekte flowkarakteristik skal du overveje et damptemperaturstyringssystem. Systemet bruger en Globe Valve til at regulere strømmen af ​​damp til en varmeveksler. Hvis systemet bruger en lineær kugleventil, vil temperaturresponsen være lineær. Men hvis systemet fungerer med et varierende trykfald, kan en lineær kugleventil give ustabil kontrol. En tilsvarende procentdel Globe Valve ville give mere stabil kontrol. Vores fabrik hos Huadu Valve Group Co., Ltd. tilbyder Globeventiler med forskellige skiveformer for at give forskellige flowkarakteristika, og vores ingeniørteam kan hjælpe dig med at vælge den rigtige. Valget af flowkarakteristik er et centralt element i systemdesignet, og vores team kan vejlede om det optimale valg til netop din anvendelse.

Præcisionen af ​​en globeventil forbedres også ved brug af en positioner. En positioner er en enhed, der modtager et styresignal og justerer ventilpositionen for at opnå det ønskede flow. Positioneren sikrer, at ventilen åbner til den nøjagtige position, der kræves, selv under skiftende driftsforhold. Dette er især vigtigt i applikationer, der kræver høj nøjagtighed, såsom kemikaliedosering eller temperaturkontrol. Ved at vælge en globeventil med en højkvalitets positioner kan ingeniører opnå en flowkontrolnøjagtighed på +/- 1 %.

4. Hvilke tekniske specifikationer definerer en højkvalitets kugleventil?

Når man vælger en kugleventil, skal ingeniører omhyggeligt vurdere en række tekniske specifikationer. Disse parametre definerer ventilens ydeevne, holdbarhed og egnethed til applikationen. De primære specifikationer inkluderer: ventilstørrelse (nominel rørstørrelse, NPS), trykklassificering (klasse), temperaturområde, endeforbindelser, husmateriale, trimmateriale og flowkarakteristik. Hver af disse parametre skal matches til de specifikke krav til processen. Ventilstørrelsen bestemmer ventilens flowkapacitet. En ventil, der er for lille, vil begrænse flowet, mens en ventil, der er for stor, vil være dyrere og muligvis ikke give tilstrækkelig kontrol.

Trykklassificeringen, typisk betegnet som en klasse (Klasse 150, Klasse 300, Klasse 600 osv.), definerer det maksimale tryk ventilen kan modstå ved en given temperatur. Til højtryksapplikationer kræves en klasse 600 eller højere kugleventil. Temperaturområdet bestemmes af konstruktionsmaterialerne. Til anvendelse ved høje temperaturer (over 425°C) kræves en ventil med et støbestålhus og en hård beklædning. Til kryogene applikationer kræves en ventil med et rustfrit stålhus og en speciel lavtemperaturbeklædning. Endeforbindelserne er de midler, hvormed ventilen er fastgjort til rørsystemet. De mest almindelige typer er flangeender, gevindender og svejsede ender. Flangede ender er de mest alsidige og bruges i de fleste applikationer. Gevindede ender bruges til mindre ventiler og lavere tryk, mens svejsede ender bruges til højtryks- og højtemperaturapplikationer.

Hos Huadu Valve Group Co., Ltd. fremstiller vi Globe Valve i en bred vifte af materialer og konfigurationer. Vores standard kugleventilhuse fås i støbejern, duktilt jern, støbestål, rustfrit stål og højtemperaturlegeringer. Besætningerne fås i en række forskellige materialer, herunder 13 % krom rustfrit stål, Stellite og Monel. Tabellen nedenfor giver en oversigt over de vigtigste tekniske specifikationer for vores mest populære Globe Valve-modeller.

5. Hvordan er Globe Valve sammenlignet med andre ventiltyper til drosling?

Når en ingeniør designer et system, der kræver præcis flowkontrol, er det første spørgsmål ofte: "Hvilken type ventil er bedst til denne applikation?" Mens mange ventiltyper kan bruges til drosling, er Globe Valve typisk det foretrukne valg. For at forstå hvorfor, er det nyttigt at sammenligne globeventilen med andre almindelige ventiltyper: skydeventiler, kugleventiler og butterflyventiler. Hver har sine egne styrker og svagheder, og valget afhænger af de specifikke krav til applikationen.

Portventiler er primært designet til on/off service. De er ikke egnede til drosling. Når en skydeventil er delvist åben, forårsager højhastighedsstrømmen hen over porten og sædet hurtig erosion og slid. Portventilen er heller ikke designet til hyppig drift; portens glidende bevægelse kan føre til galning og greb. I en globeventil er strømningsvejen designet til at minimere slid under drosling, hvilket gør den velegnet til modulerende service. Til applikationer, der kræver hyppig drosling, er en Globe Valve det overlegne valg. Kugleventiler er en anden almindelig ventiltype. De tilbyder fremragende afspærringsevne og fås i en række designs. Kugleventiler har dog et mere begrænset område af flowkontrol, og deres flowkarakteristik er typisk hurtigåbning, hvilket ikke er ideelt til præcis drosling. I en globeventil er flowkarakteristikken mere lineær eller lige procent, hvilket giver bedre kontrol.

Sommerfugleventiler bruges ofte til applikationer med stor diameter. De er kompakte, lette og omkostningseffektive. De er dog generelt ikke så præcise som Globe Valves til drosling. Sommerfugleventilens kontrolkarakteristik er ikke-lineær, og den kan være tilbøjelig til kavitation og erosion ved høje differenstryk. Globeventilen er med sit robuste design og brede vifte af flowkarakteristika det foretrukne valg til krævende droslinganvendelser. Tabellen nedenfor giver en sammenligning af nøglefunktionerne for kugleventiler, skydeventiler, kugleventiler og spjældventiler til drosling.

6. Hvilken vedligeholdelsespraksis forlænger Globe Valve Service Life?

Selv den højeste kvalitet Globe Valve vil ikke fungere pålideligt uden ordentlig vedligeholdelse. Regelmæssig inspektion og service er afgørende for at forhindre uventede fejl og for at forlænge ventilens levetid. Det første trin i et vedligeholdelsesprogram er en regelmæssig visuel inspektion. Ventilen skal kontrolleres for eventuelle eksterne utætheder, såsom utætheder fra spindeltætningen eller huspakningen. Ventilen bør også kontrolleres for usædvanlig støj eller vibrationer under drift, hvilket kan indikere et problem med de interne komponenter. Et godt vedligeholdelsesprogram inkluderer en planlagt tidsplan for demontering og inspektion af de indvendige komponenter.

Når en kugleventil skilles ad, skal skiven og sædet inspiceres for slid, huller eller korrosion. Hvis skiven eller sædet er slidt, kan det ofte repareres ved lapning eller slibning. Lapping er en proces med brug af en slibende pasta til at polere tætningsfladerne. Dette kan genoprette ventilens tætningsevne uden at kræve udskiftning af skiven eller sædet. Stilken skal efterses for slitage eller beskadigelse. Pakningen skal efterses for utætheder. Hvis pakningen er utæt, kan den strammes eller udskiftes. Pakningspakningen skal kontrolleres for korrekt justering. Pakningen skal strammes til det korrekte moment. Overstramning af pakningen kan forårsage skade på stammen og øge friktionen. Underspænding vil forårsage lækage.

På vores fabrik hos Huadu Valve Group Co., Ltd., har vi set en globeventil, der med korrekt vedligeholdelse kan yde årtiers service. En kunde, et kraftværk, havde en Globe Valve, der havde været i drift i 35 år. Ventilen blev adskilt årligt, efterset, og tætningsfladerne blev lappet efter behov. Ventilen havde aldrig krævet et større eftersyn. Dette er et ekstraordinært tilfælde, men det illustrerer pointen, at med ordentlig pleje kan en Globe Valve give en lang levetid. Vi anbefaler en minimumsvedligeholdelsesplan med et årligt visuelt eftersyn og et komplet demonteringseftersyn hvert 3.-5. år, afhængigt af serviceforholdene.

Tabellen nedenfor opsummerer den anbefalede vedligeholdelsespraksis for en kugleventil.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvorfor foretrækkes en kugleventil frem for en skydeventil til drosling?

Svar: En kugleventil foretrækkes frem for en skydeventil til drosling, fordi dens design er specielt udviklet til at modulere flow. Skiven på en kugleventil bevæger sig vinkelret på sædet, hvilket giver mulighed for præcis kontrol af flowområdet. Strømningsvejen skaber også et trykfald, der gør droslingen mere effektiv. En skydeventil er derimod designet til fuld åben eller fuld lukket service. Når en skydeventil er delvist åben, forårsager højhastighedsstrømmen hen over porten og sædet hurtig erosion, hvilket fører til lækage og svigt. Vores fabrik hos Huadu Valve Group Co., Ltd. fremstiller Globe Valve specielt designet til drosling.

Spørgsmål 2: Hvad er forskellen mellem lineære og lige procentuelle strømningskarakteristika?

Svar: En lineær strømningskarakteristik betyder, at strømningshastigheden er direkte proportional med ventilslaget. En åbning på 10 % resulterer i 10 % af det maksimale flow. Denne egenskab er ideel til applikationer, hvor trykfaldet over ventilen er konstant. En flowkarakteristik med lige procentdel betyder, at hvert trin af ventilslag øger flowet med en fast procentdel af det aktuelle flow. Et slag på 10 % kan øge flowet med 20 %. Denne egenskab er ideel til applikationer, hvor trykfaldet varierer, da det giver en mere stabil kontrol. Vores Globe Valve-produkter tilbyder begge egenskaber, og vores tekniske team kan hjælpe dig med at vælge den rigtige til din applikation.

Spørgsmål 3: Hvordan kan jeg afgøre, om min kugleventils tætning svigter?

Svar: De mest almindelige tegn på en svigtende tætning er ekstern lækage og manglende evne til at lukke fuldstændigt for flowet. Hvis du observerer væske, der drypper fra ventilstammen eller rundt om hætten, er pakningen eller tætningen sandsynligvis kompromitteret. Derudover, hvis ventilen ikke kan opnå en tæt afspærring, er skiven og sædet sandsynligvis slidt eller beskadiget. I nogle tilfælde kan en ændring i det driftsmoment, der kræves for at betjene ventilen, også indikere et problem. Regelmæssig visuel inspektion og funktionstest er de bedste måder at opdage en svigtende forsegling, før det fører til et større problem.

Spørgsmål 4: Kan en kugleventil bruges til dampservice?

Svar: Ja, kugleventiler bruges almindeligvis til dampservice. Ventilen skal dog vælges korrekt til de specifikke temperatur- og trykforhold. Til højtemperatur dampservice anbefales en kugleventil med et støbestålhus og en hårdt beklædt kant (såsom Stellite). Stellite-beklædningen giver enestående slidstyrke og kan modstå den høje hastighed af damp. Vores fabrik hos Huadu Valve Group Co., Ltd. fremstiller Globe Valve specifikt til dampservice, med en række krops- og trimmaterialer, der passer til forskellige driftsforhold.

Spørgsmål 5: Hvad er den typiske levetid for en kugleventil?

Svar: Levetiden for en kugleventil afhænger af flere faktorer, herunder driftsbetingelserne, hyppigheden af ​​driften og kvaliteten af ​​vedligeholdelsen. Ved moderat service med regelmæssig vedligeholdelse kan en Globe Valve holde 20-30 år eller mere. Ved svær service, såsom højtemperatur- eller højtryksapplikationer med hyppig cyklus, skal ventilen muligvis inspiceres og repareres oftere. Med korrekt vedligeholdelse, herunder regelmæssig lapning af sædefladerne og udskiftning af pakningen, kan en Globe Valve give en lang, pålidelig levetid. Vores fabriks Globe Valve-produkter er designet til lang levetid og minimal vedligeholdelse.

8. Konklusion

Kugleventiler er det væsentlige valg til applikationer, der kræver hyppig skift og præcis flowjustering. Deres karakteristiske design, med en skive, der bevæger sig vinkelret på sædet, giver overlegen tætning og slidstyrke sammenlignet med andre ventiltyper. Strømningsvejen skaber et kontrolleret trykfald, hvilket gør dem ideelle til drosling. Tilgængeligheden af ​​forskellige strømningskarakteristika, såsom lineær og lige procent, giver mulighed for præcis kontrol over en lang række strømningshastigheder. Det brede udvalg af materialer og konfigurationer sikrer, at en globeventil kan vælges til at opfylde de specifikke krav til enhver applikation, fra højtemperaturdampservice til kryogene forhold.

Nøglen til at maksimere ydeevnen og levetiden for en globeventil er korrekt valg og vedligeholdelse. Ved omhyggeligt at evaluere de tekniske specifikationer, herunder ventilstørrelse, trykklassificering, temperaturområde og trimmateriale, kan ingeniører sikre, at ventilen er tilpasset applikationen. Et regelmæssigt vedligeholdelsesprogram, inklusive visuelle inspektioner og periodisk demontering og renovering, vil forlænge ventilens levetid og forhindre uventede fejl. Hos Huadu Valve Group Co., Ltd. er vi forpligtet til at levere Globe Valve-produkter af høj kvalitet og ekspert teknisk support for at hjælpe vores kunder med at optimere deres operationer. Vores omfattende udvalg af Globe Valve-produkter og vores team af erfarne ingeniører er klar til at hjælpe dig med dine specifikke applikationskrav.

Kontakt Huadu Valve Group Co., Ltd. i dagfor at diskutere dine Globe Valve-krav og opdage, hvordan vores løsninger kan forbedre pålideligheden og effektiviteten af ​​dine flowkontrolsystemer.
