Artikeloversigt: A Hårdforseglet kugleventiler designet til industrielle rørsystemer, hvor pålidelig afspærring, præcis flowregulering, højtemperaturmodstand og langtidsholdbarhed er afgørende. Med metal-til-metal tætning og hårde tætningsflader er denne ventil særligt velegnet til krævende tjenester, der involverer damp, olie, gas, slibende medier og højtryks industrielle væsker.Huaduleverer konstruerede Hard Seal Globe Valve-løsninger med flere kropsmaterialer, trykklasser, tilslutningsmuligheder og aktiveringsmetoder til forskellige industrielle applikationer.
Indholdsfortegnelse
- Hvad er en Hard Seal Globe Valve?
- Hvordan virker en hårdtætningsklodeventil?
- Hvad er nøglefunktionerne?
- Hvilke tekniske specifikationer bør købere overveje?
- Hard Seal vs Soft Seal Globe Valve: Hvad er forskellen?
- Hvor bruges hårdtætningsklodeventiler?
- Hvordan skal du vælge den rigtige ventil?
- Hvorfor overveje Huadu som en ventilproducent?
- Ofte stillede spørgsmål
- Konklusion

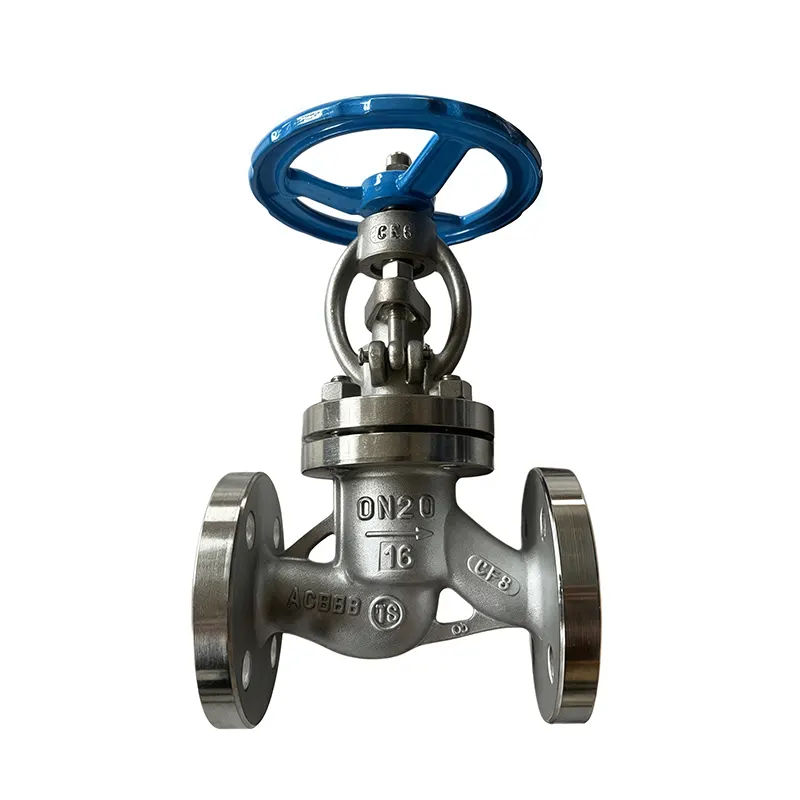

Hvad er en Hard Seal Globe Valve?
En Hard Seal Globe Valve er en industriel flowreguleringsventil, der bruger en metal-til-metal tætningsstruktur i stedet for primært at stole på bløde tætningsmaterialer. Huadu udvikler denne type ventil til krævende rørledningsmiljøer, hvor temperatur, tryk, slid og gentagen drift kan lægge betydelig belastning på konventionelle tætningskomponenter.
Ventilen bruger generelt en klodelignende krop og en bevægelig skive, der bevæger sig mod eller væk fra sædet. Denne bevægelse gør det muligt for ventilen at udføre to vigtige funktioner: at lukke rørledningens flow og regulere flowhastigheden. Sammenlignet med en simpel afspærringsventil giver globuskonfigurationen bedre kontrol over væskebevægelser.
Til krævende opgaver kan tætningsfladerne hårdbehandles med Stellite eller andre egnede slidbestandige materialer. Denne konstruktion hjælper med at reducere nedbrydning forårsaget af friktion, erosion og drift ved høje temperaturer.
I henhold til produktspecifikationerne kan Huadu's Hard Seal Globe Valve konfigureres med kulstofstål eller rustfrit stålkonstruktion, flere trykklasser og flere betjeningsmetoder, hvilket gør den tilpasselig til forskellige industrielle projekter.
Hvordan virker en hårdtætningsklodeventil?
Driftsprincippet er ligetil, men yderst effektivt. Når ventilen åbnes, bevæger skiven sig væk fra sædet, hvilket skaber en flowpassage. Når håndhjulet, aktuatoren eller betjeningsmekanismen bevæger frempinden i den modsatte retning, nærmer skiven sig sædet og begrænser gradvist flowet.
Metal-til-metal-kontakten mellem skiven og sædet skaber den primære tætningsgrænseflade. Når de er konstrueret og fremstillet korrekt, kan de hårde overflader yde stærk modstand mod slid og erosion under krævende service.
En typisk driftssekvens inkluderer:
- Operatøren drejer håndhjulet eller aktiverer den valgte aktuator.
- Spindeln overfører betjeningskraften til ventilskiven.
- Skiven bevæger sig i forhold til sædet for at styre flowpassagen.
- Når skiven når sædet, etablerer metaltætningsfladerne afspærring.
- Når den åbnes igen, bevæger skiven sig væk fra sædet for at genoprette rørledningens flow.
Denne kontrollerbare lineære bevægelse er en af grundene til, at kugleventiler ofte vælges, når både isolerings- og droslingsevne er påkrævet.
Hvad er nøglefunktionerne?
En højkvalitets Hard Seal Globe Valve bør vælges i overensstemmelse med de faktiske driftsforhold i stedet for blot dens nominelle størrelse. Adskillige designegenskaber påvirker direkte pålideligheden og levetiden.
1. Metal-til-metal hård forsegling
Den hårde tætningsstruktur er designet til krævende driftsmiljøer. Hardfacede tætningsflader kan give bedre modstandsdygtighed over for slid, erosion og temperaturrelateret nedbrydning end mange konventionelle bløde tætningsmaterialer.
2. Højtemperaturkapacitet
Huadu angiver et temperaturområde på cirka -29°C til 425°C for den refererede konfiguration. Dette gør ventilen velegnet til mange industrielle tjenester, der involverer varmt vand, damp, procesvæsker og andre højtemperaturmedier.
3. Flere trykklasser
Produktet er tilgængeligt på tværs af trykklasser, herunder klasse 150, 300, 600, 900 og 1500. Dette giver projektingeniører mere fleksibilitet, når de matcher ventilen til kravene til rørledningens tryk.
4. Fleksibel aktivering
Afhængigt af projektet kan driften konfigureres gennem et håndhjul, gearmekanisme, elektrisk aktuator, pneumatisk aktuator eller hydraulisk aktuator.
5. Korrosionsbestandige materialer
Konfigurationer af rustfrit stål er velegnede til applikationer, hvor korrosionsbestandighed er vigtig. Carbon-stål versioner kan give en økonomisk løsning til kompatible industrielle medier.
Hvilke tekniske specifikationer bør købere overveje?
For industrielle indkøb bør tekniske specifikationer gennemgås sammen i stedet for at evalueres individuelt. Følgende tabel opsummerer nøgleparametre forbundet med den refererede Huadu-konfiguration.
| Parameter | Specifikation |
|---|---|
| Produkttype | Hårdforseglet kugleventil |
| Design Standard | API 6D / ASME B16.34 |
| Nominel størrelse | 1/2" til 48" |
| Trykklasse | Klasse 150 / 300 / 600 / 900 / 1500 |
| Kropsmateriale | A351 CF8M og andre materialevalg i henhold til konfiguration |
| Sæde materiale | Stellite Hardfaced / PTFE / RPTFE / Grafit |
| Stængelmateriale | A182 F316 / A182 F316L / 13Cr |
| Afslut forbindelser | Flange/gevind/svejset (BW/SW) |
| Temperaturområde | -29°C til 425°C |
| Operation | Håndhjul / Gear / Elektrisk / Pneumatisk / Hydraulisk |
| Afprøvning | API 598 / Hydrostatisk skal- og sædetest |
Note:Faktiske specifikationer skal altid bekræftes i forhold til projektdatabladet, gældende standarder, mediumegenskaber, tryk-temperaturklassificering og producentens tekniske dokumentation før køb.
Hard Seal vs Soft Seal Globe Valve: Hvad er forskellen?
Tætningsmetoden er en af de vigtigste faktorer, når man skal vælge en kugleventil. Design med hårde og bløde tætninger er beregnet til forskellige driftsmiljøer.
| Sammenligning | Hårdforseglet kugleventil | Soft Seal Globe Valve |
|---|---|---|
| Tætningsprincip | Metal-til-metal tætning | Blødt tætningsmateriale |
| Temperaturmodstand | Fremragende til krævende højtemperaturservice | Afhænger stærkt af tætningsmateriale |
| Slidstyrke | Høj med passende hardfacing | Generelt mere følsom over for mekanisk slid |
| Slibende medier | Mere velegnet til krævende tjenester | Kan have begrænsninger |
| Typiske applikationer | Damp, kraft, petrokemisk, metallurgi | Rene og relativt moderate tjenester |
Rent praktisk kan blød tætning være fordelagtig, hvor driftsforholdene er moderate, og der kræves usædvanlig tæt tætning. Hård tætning bliver mere attraktiv, når rørledningen involverer høj temperatur, højt tryk, slibende partikler eller gentagen industriel drift.
Hvor bruges hårdtætningsklodeventiler?
Evnen til at modstå krævende forhold gør Hard Seal Globe Valve-teknologien velegnet til en bred vifte af industrielle systemer.
- Petrokemiske anlæg:Anvendes til styring af procesvæsker, kulbrinter og højtemperaturmedier.
- Strømproduktion:Velegnet til damp og andre højtemperaturproceslinjer.
- Metallurgi:Nyttig, hvor forhøjede temperaturer og slibende driftsforhold skaber yderligere ventilslid.
- Olie og gas:Gælder for industrielle væskeisolerings- og flowkontrolsystemer, når de valgte tryk- og materialeklassificeringer er passende.
- Vandbehandling:Kan integreres i industrielle vand- og procesvæskerørledninger.
- Generel industriel forarbejdning:Velegnet til vand, olie, gas, damp og kompatible industrielle væsker.
Den korrekte ventil skal altid tilpasses det aktuelle medium, temperatur, tryk, flowhastighed, korrosionsegenskaber og installationskrav.
Hvordan skal du vælge den rigtige ventil?
Hvis du kun vælger en industriventil efter rørdiameter, kan det resultere i ydeevneproblemer. Indkøbsteams og ingeniører bør evaluere hele driftsmiljøet.
Overvej følgende faktorer:
- Medium:Identificer, om rørledningen bærer vand, damp, olie, gas, kemikalier eller slibende væsker.
- Driftstemperatur:Bekræft både normale og maksimale temperaturer.
- Arbejdstryk:Vælg en trykklasse, der opfylder de faktiske designkrav.
- Nominel størrelse:Tilpas ventilstørrelsen med rørledningen og de nødvendige strømningsegenskaber.
- Kropsmateriale:Overvej korrosion, temperatur, tryk og mekaniske krav.
- Sæde og diskmateriale:Vælg hardfacing eller andre tætningsmaterialer i henhold til servicebetingelserne.
- Afslut forbindelse:Bekræft kravene til flange, gevind, stumpsvejsning eller muffesvejsning.
- Aktivering:Bestem om manuel eller automatiseret drift er påkrævet.
- Test og standarder:Bekræft gældende design- og inspektionskrav før bestilling.
En kvalificeret ventilproducent kan hjælpe ingeniører med at evaluere disse variabler og vælge en passende konfiguration i stedet for at behandle ventilen som en standard komponent.
Hvorfor overveje Huadu som en ventilproducent?
For industrielle købere er leverandørkapacitet lige så vigtig som produktspecifikationer. Huadu Valve Group integrerer ventildesign, støbning, CNC-bearbejdning, montage, test og leveringstjenester til industrielle ventilapplikationer.
Ifølge selskabets offentliggjorte virksomhedsoplysninger har Huadu mere end 11 års produktionserfaring, en produktionsfacilitet, der dækker cirka 25.333 kvadratmeter, en årlig produktionskapacitet på over 30.000 enheder og en rapporteret kvalificeret sats for færdige produkter på 99,8%.
Dens produktionskapacitet omfatter:
- CNC præcisionsbearbejdning
- Ventilstøbning og montage
- Hydrostatisk og pneumatisk test
- Højtemperatur- og lavtemperaturventilproduktion
- Skræddersyede ventilløsninger
- OEM og ODM fremstilling
Huadu oplyser også, at dets ventilprodukter leveres til internationale markeder og bruges på tværs af olie, olieraffinering, naturgas, kemisk behandling, elproduktion, vandbehandling, metallurgi, minedrift og andre industrisektorer.
For købere på udkig efter enHårdforseglet kugleventil, evaluering af produktionskapacitet, materialesporbarhed, trykprøvning, gældende standarder og teknisk support kan hjælpe med at reducere indkøbsrisici og forbedre langsigtet driftssikkerhed.
Ofte stillede spørgsmål
Hvad er den største fordel ved en Hard Seal Globe Valve?
Den største fordel er dens metal-til-metal tætningsstruktur, som kan give stærk modstand mod høj temperatur, tryk, slid og erosion, når ventilen er korrekt designet til anvendelsen.
Kan en Hard Seal Globe Valve bruges til damp?
Ja. Korrekt specificerede hårdt forseglede kugleventiler er almindeligvis velegnede til industrielle dampanvendelser, fordi deres metalforseglingsoverflader kan modstå krævende temperaturforhold. Tryk-temperaturklassificeringen skal verificeres for hver specifik konfiguration.
Hvilke materialer er tilgængelige til Hard Seal Globe Valves?
Materialemuligheder afhænger af model og anvendelse. Huadu lister løsninger i kulstofstål og rustfrit stål med komponenter som A182 F316, A182 F316L, 13Cr og CF8M tilgængelige i den refererede konfiguration.
Hvilke trykklasser er tilgængelige?
Det refererede Huadu-produkt tilbydes i klasse 150, 300, 600, 900 og 1500 konfigurationer. Købere bør vælge trykklassen i henhold til rørledningens designtryk og gældende standarder.
Kan ventilen automatiseres?
Ja. Ud over håndhjulsbetjening omfatter tilgængelige betjeningsmetoder geardrift, elektrisk aktivering, pneumatisk aktivering og hydraulisk aktivering, afhængigt af den nødvendige konfiguration.
Hvilke standarder er forbundet med denne ventil?
De refererede produktspecifikationer inkluderer API 6D og ASME B16.34 for design, ASME B16.10 for face-to-face dimensioner, ASME B16.5 og ASME B16.47 for flangestandarder og API 598 til test.
Konklusion
En Hard Seal Globe Valve kan være en effektiv løsning til industriel flowkontrol, hvor konventionelle bløde tætningsmaterialer muligvis ikke giver den nødvendige holdbarhed. Dens metal-til-metal tætningsstruktur, hårde overflader, brede valgmuligheder i trykklasse og kompatibilitet med krævende medier gør det særligt værdifuldt inden for elproduktion, petrokemi, metallurgi, olie og gas, vandbehandling og generelle industrielle applikationer.
For indkøbsteams afhænger det bedste valg af mere end ventilstørrelse. Medium, temperatur, tryk, materialekompatibilitet, tætningskonfiguration, forbindelsestype, aktivering, standarder og testkrav bør alle evalueres før køb. Hvis du køber en pålidelig industriel ventilløsning eller har brug for hjælp til at vælge den passende Hard Seal Globe Valve til dit rørledningsprojekt,kontakt osfor at diskutere dine tekniske krav, tilpasningsmuligheder og applikationsbetingelser med Huadu-teamet.
