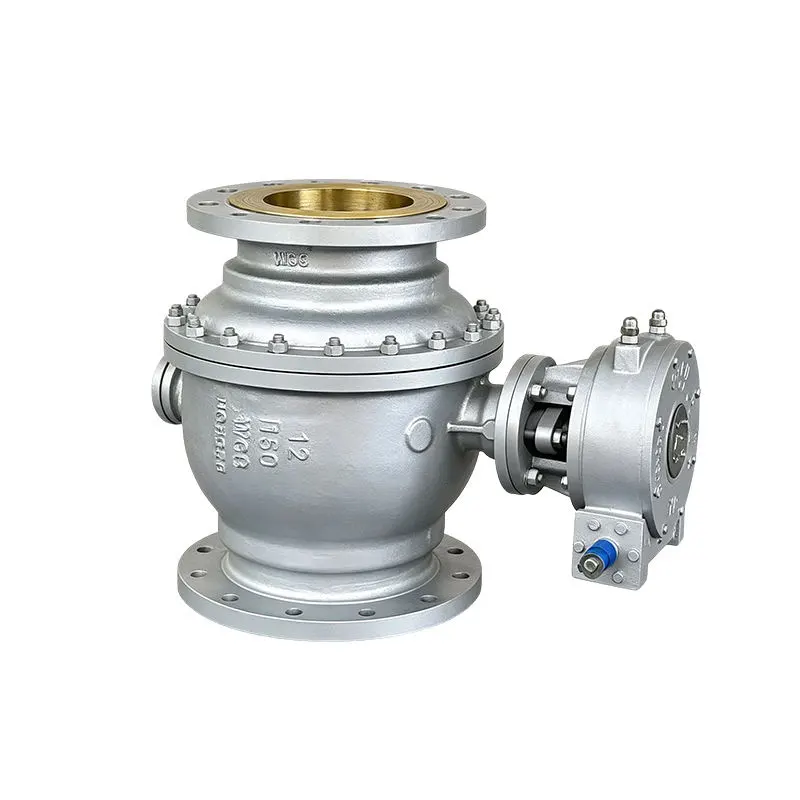

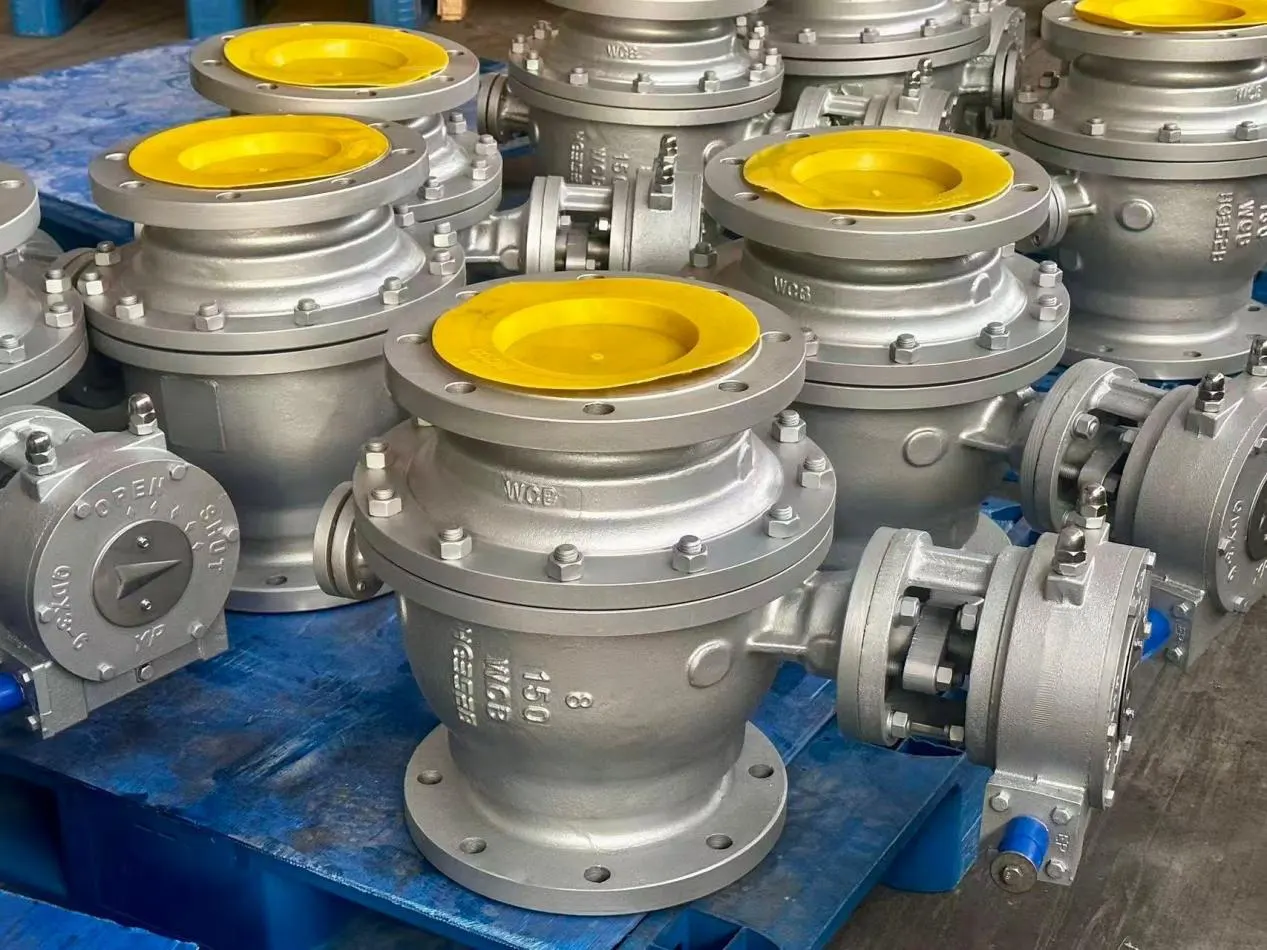

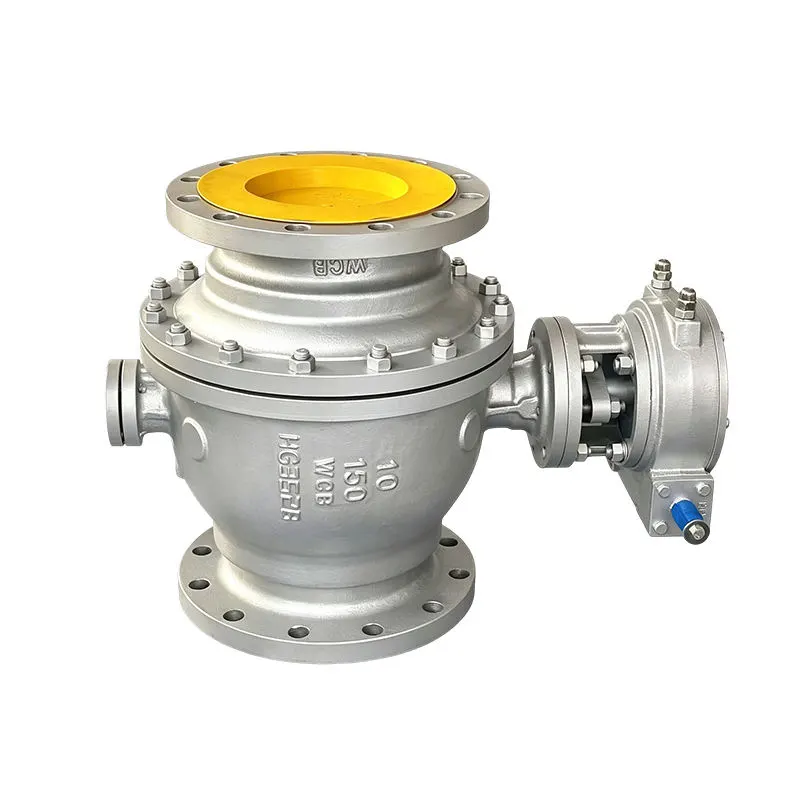

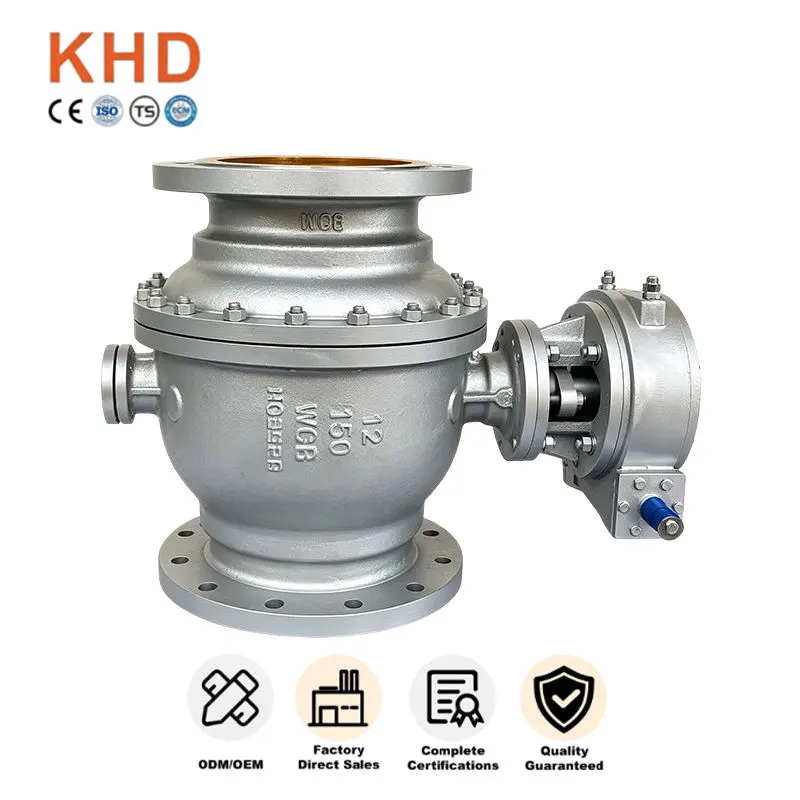

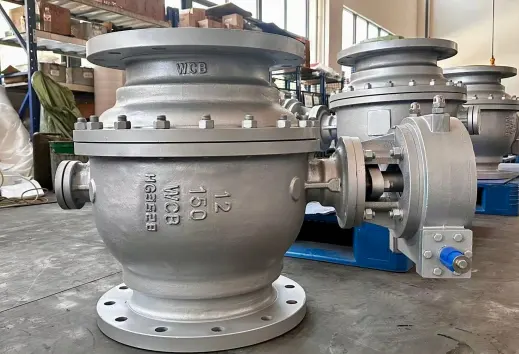

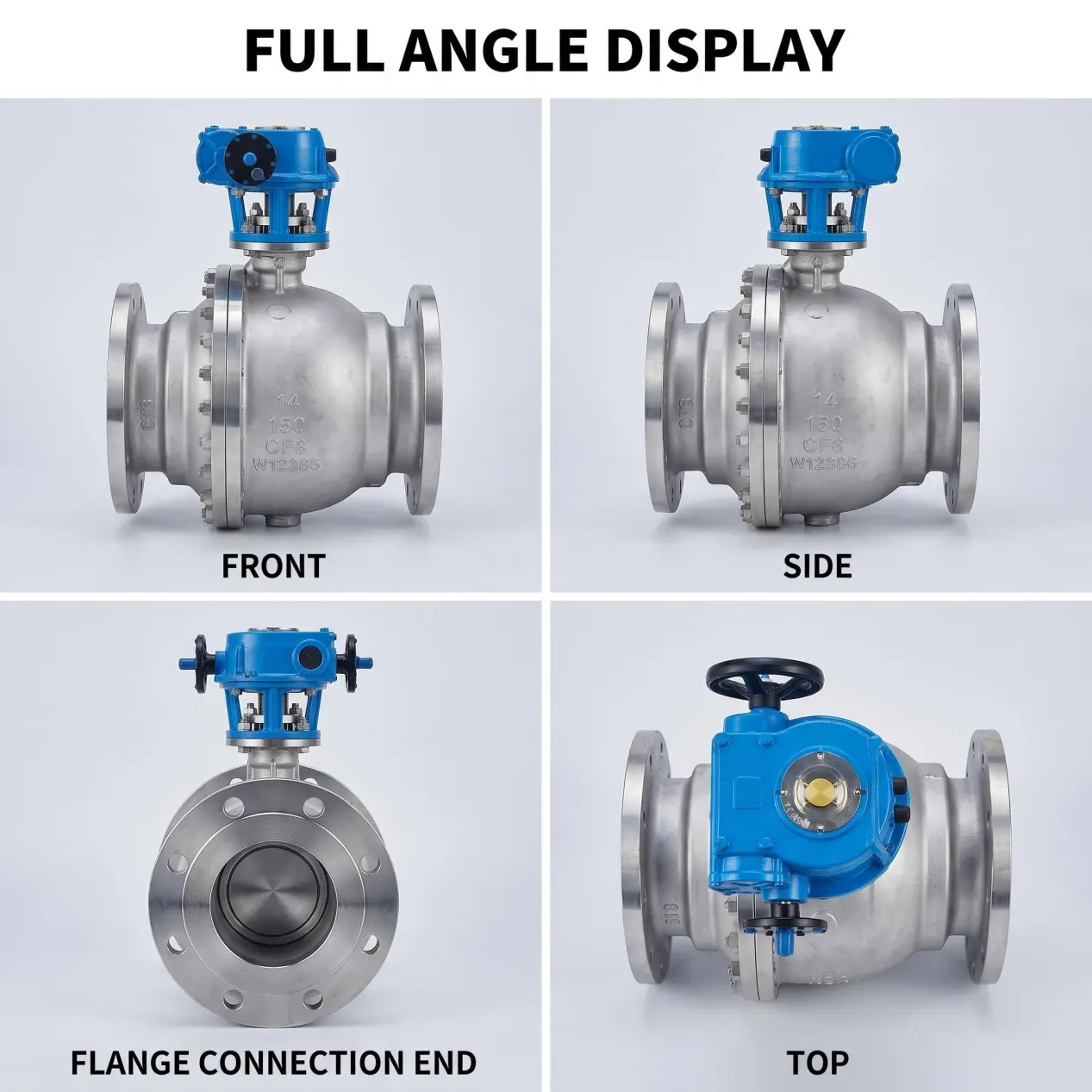

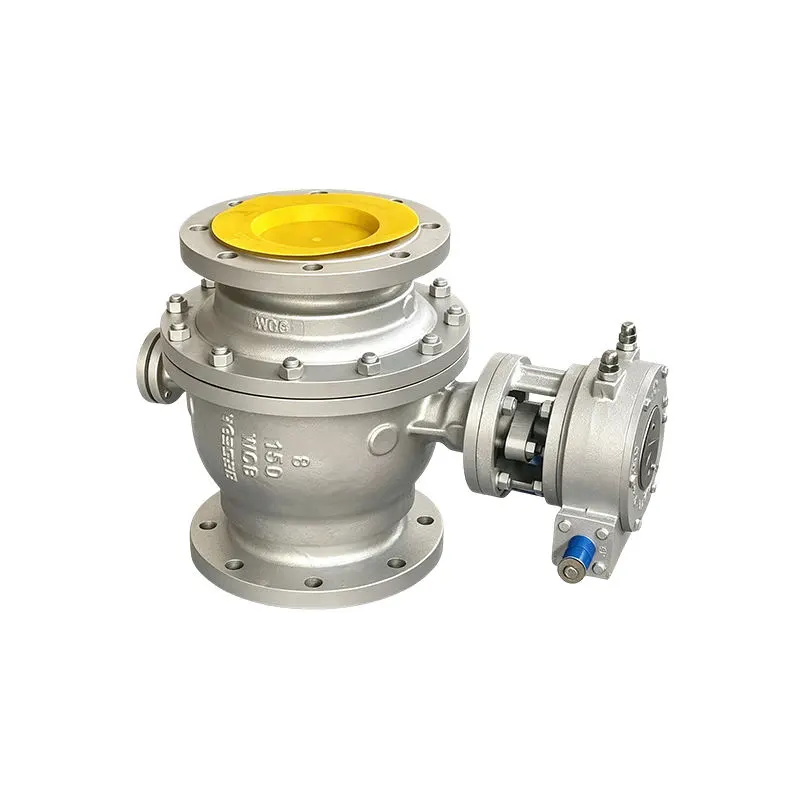

WCB Carbon Steel Fast Kugleventil

WCB Carbon Steel Fixed Ball Valve er en kraftig industriel ventil bygget til rørledningsisolering og flowkontrol, fremstillet af Huadu Valve Group. Den anvender et fast kugledesign og A216 WCB kulstofstålmateriale, velegnet til højtrykskritiske rørledningsarbejdsforhold.

Denne industrielle ventil fungerer pålideligt under kontinuerlig højtryksservice og lang drift, bredt udvalgt til projekter, hvor tætningssikkerhed og lang levetid er kernekrav.

Råmateriale og strukturelle fordele

Premium A216 WCB Carbon Steel Body

WCB Carbon Steel Fixed Ball Valve er støbt af A216 WCB kulstofstål, hvilket giver disse kerneegenskaber:

-Høj mekanisk styrke og fremragende slagfasthed

-God temperaturtilpasningsevne mod trykstød og vandslag

-Tilstrækkelig vægtykkelse til højtryksservice

-Stiv støbeinspektion for at eliminere interne og overfladefejl

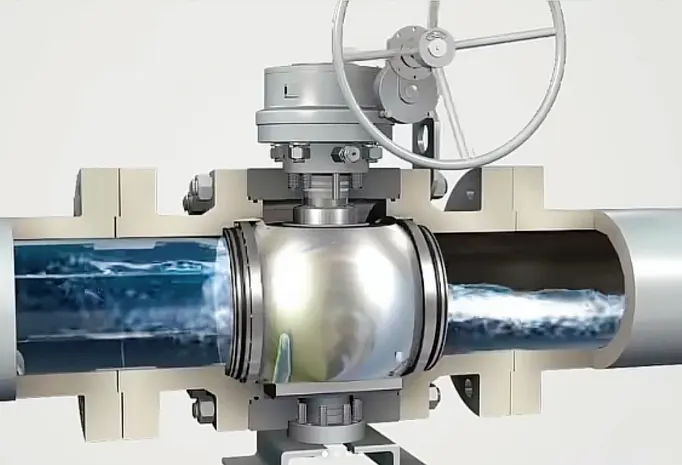

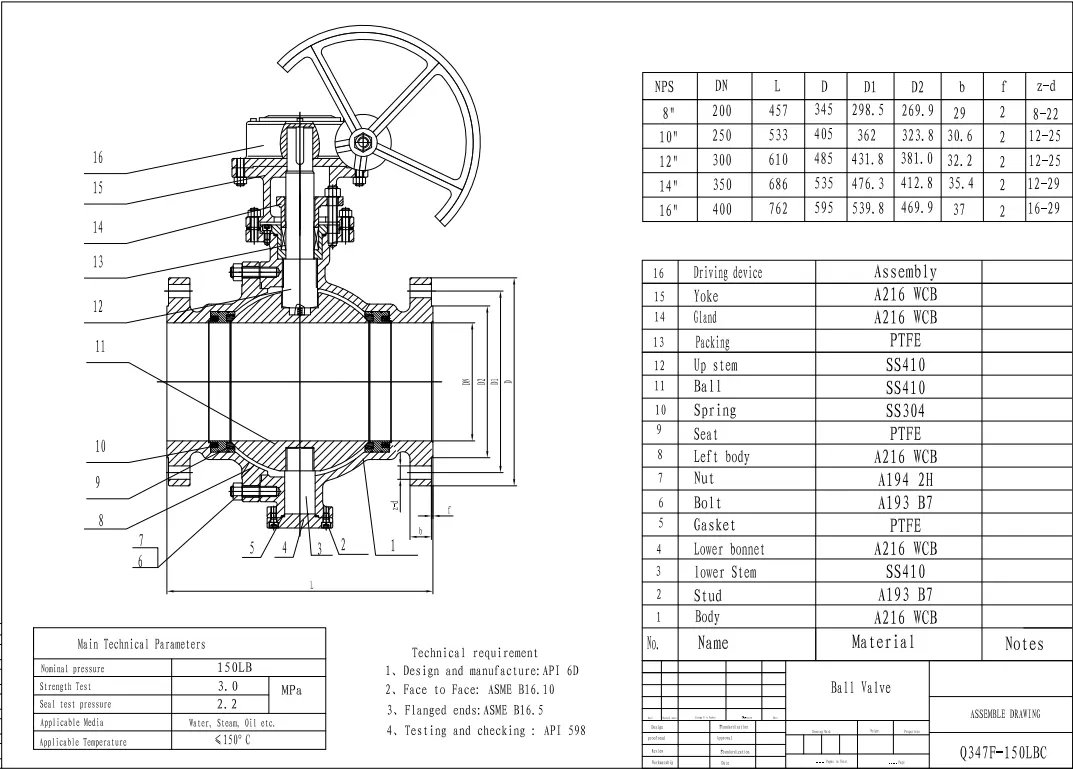

Trunnion monteret fast boldstruktur

Til forskel fra almindelige flydende kugleventiler overfører vores faste kugledesign størstedelen af ​​rørledningens trykbelastning til øvre og nedre støtteaksler. Kuglen forbliver låst i position, så ventilsæder kun bærer minimal kontaktkraft. Det reducerer i høj grad sædeafslidning selv med hyppige åbne-lukke-cyklusser under vedvarende højt tryk. Stabil tovejsforsegling forhindrer lækage uanset trykretning, hvilket forbedrer systemsikkerheden for kritiske procesløkker.

Optimeret tætnings- og sikkerhedskonstruktion

Fjederbelastet flydende sædeenhed er udstyret til denne WCB kulstofstål faste kugleventil. Indbyggede fjedre kompenserer for mindre slitage efter tusindvis af operationer for at opretholde tætte afspærringsydelser. Anti-blow-out spindel fungerer som standard sikkerhedsfunktion mod pludselige trykspidser. Flerlags grafitpakning minimerer flygtige emissioner omkring skaftspalter. Alle tætningskomponenter er specielt tilpasset til højtryks-, middeltemperatur-arbejdsmedier i stedet for generiske reservedele.

Nøgleegenskaber

Tekniske specifikationer

Standard parametre

Størrelse: DN50-DN1200

Trykklassificering: Klasse150-Klasse2500

Materiale: A216 WCB kulstofstål

Struktur: Trunnion-monteret fast kugleventil

Temperaturområde: -29 ℃ ~ 425 ℃

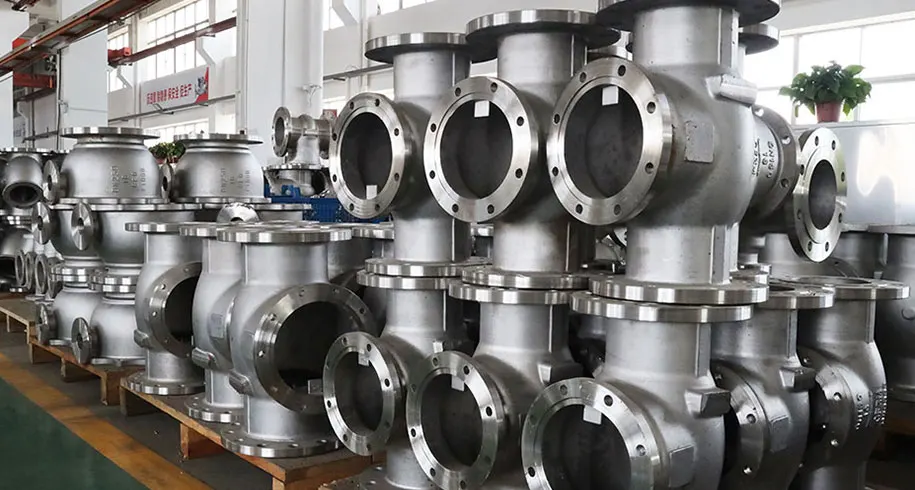

Fremstillingsproces

WCB's faste kugleventil i kulstofstål går igennem:

- Kvalificeret A216 WCB støbeproduktion

- Varmebehandling for stabil materialegenskab

- CNC præcisionsbearbejdning til tætning af overflader

- Montering med afstemte tætnings- og aktuatorkomponenter

Ydelsesfunktioner

- Tappstruktur med lav slid til hyppig cykling

- Pålidelig tovejs tæt afspærring

- Lav sædefejlfrekvens under konstant højt rørledningstryk

- Kompatibel med flere aktuatormuligheder: manuelt gear, pneumatisk, elektrisk

- Designet til fuld-åben/fuld-lukke isolationsservice

Anvendelsesområder

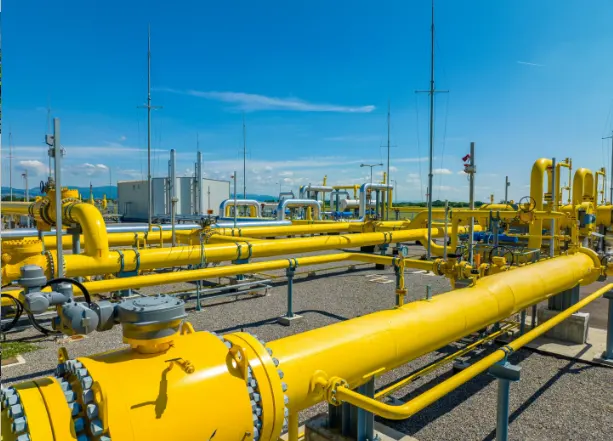

Olie- og gasindustrien

WCB Carbon Steel Fixed Ball Valve anvendes bredt i:

- Hovedrørledninger til naturgastransmission

- Olieraffinaderi proceslinjer

- Råolieoverførselsfaciliteter

- Gasopsamlingsstations rørsystemer

Petrokemisk industri

- Højtryks petrokemiske procesløkker

- Procesenhedens hovedisolationsrørledninger

- Mellemtemperatur ikke-ætsende og mildt-ætsende væskekredsløb

Kraftindustri

- Kraftværkets hovedprocesrør

- Sløjfesystemer til tunge industrianlæg

Generelle industriprojekter

- Nye EPC-projektpipelinepakker

- Eksisterende rørledningsrenovering og eftermonteringsarbejde

- Industrianlæg med vanskelig adgang til vedligeholdelse og høje sikkerhedskrav

Kvalitetskontrol og projektindkøbssupport

Som en certificeret ventilproducent med ISO-, CE- og API-certifikater gennemgår hver WCB faste kugleventil i kulstofstål fuldstændige fabrikstests inden forsendelse, inklusive hydrostatisk skaltest, sædeforseglingstest og dimensionsinspektion. Fuldstændig test er implementeret for kraftige ventiler i stor størrelse uden prøveudtagningsinspektion. Råvareverifikation, støbeinspektion, montageovervågning og færdige ventiltests gennemgår hele produktionsworkflowet. Materialetestcertifikater og inspektionsrapporter kan leveres til afgivelse af tilbud og accept på stedet.

Fleksible konfigurationsmuligheder er tilgængelige i henhold til arbejdsforholdene på stedet, der dækker forskellige trykkvaliteter, tætningsmaterialekombinationer og flere driftstilstande. Fleksibel MOQ understøtter prøvetestning, levering af små batchlager og store bulkprojektordrer. Huadu Valve Groups WCB faste kugleventiler eksporteres globalt og får gentagne ordrer fra verdensomspændende industrielle kunder.

Hvordan er sædet og frempindsforseglingen bygget til at sikre holdbarhed på stedet?

Vi bruger fjederbelastet flydende sædedesign til denne faste kugleventil. Indvendige fjedre holder sædet presset mod kuglens overflade. Når der opstår mindre slitage efter tusindvis af operationer, kan fjedre kompensere for små mellemrum og bibeholde en god tætningsydelse over tid. Anti-blow-out stammestruktur er indbygget som standard sikkerhedsfunktion. Under uventede rørledningstrykspidser forhindrer det stilken i at blæse ud. Flerlags grafitpakning er monteret til skaftforsegling, for at stoppe små flygtige emissioner omkring skaftspalten. Disse tætningsdele er ikke generiske billige reservedele; de er udvalgt til at matche arbejdsforhold med højt tryk og middeltemperatur.
